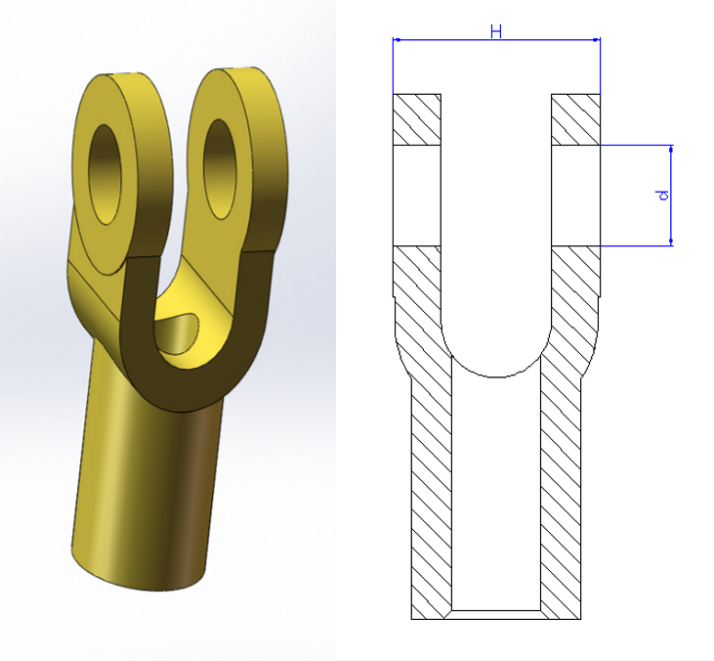

如图所示炒股在线配资，是一款常用的连杆接头零件。按图纸要求测量孔径d和厚度H。要求同步测量。

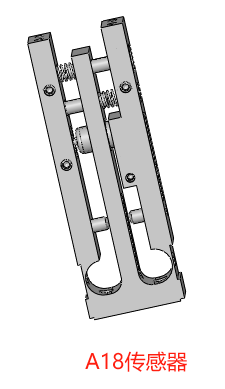

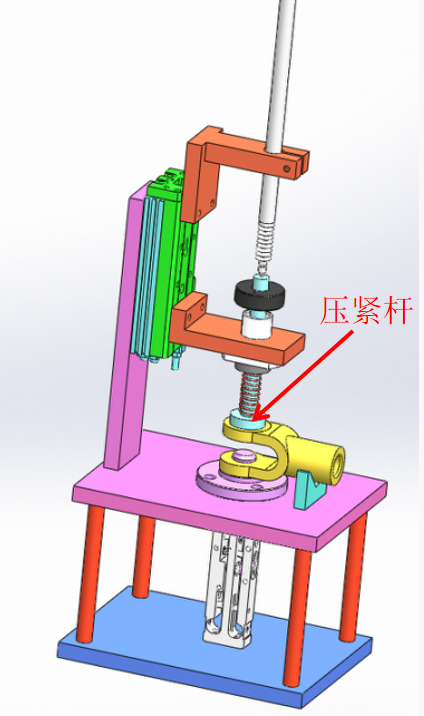

本图为采用的同步测量装置，A18传感器固定在下面，测量工件内孔。H50固定在上面，由气缸同步驱动，测量压紧杆高度变化来确认工件厚度偏差。

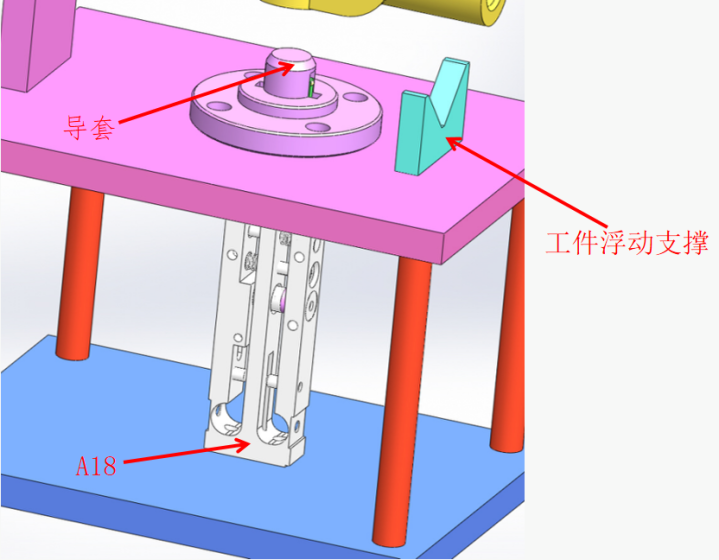

本图为下部测量内孔测台。导套与内孔间隙配合，测量时起到定位工件的作用；另外可保护传感器及测头，防止碰撞损伤。
本图为内孔和厚度同步测量时位置状况。滑台带动压紧杆压紧工件上平面，同时驱动H50触及并压入压紧杆上平面。可间接测量出产品厚度偏差。因为是比较测量，所以测量产品前，需校准。A18可通过标准环规校准。H50可用标准样件进行校准。摆放好标准样件，滑台压紧，调整好H50夹紧位并固定好。测量仪定零。然后就可以测量产品了。

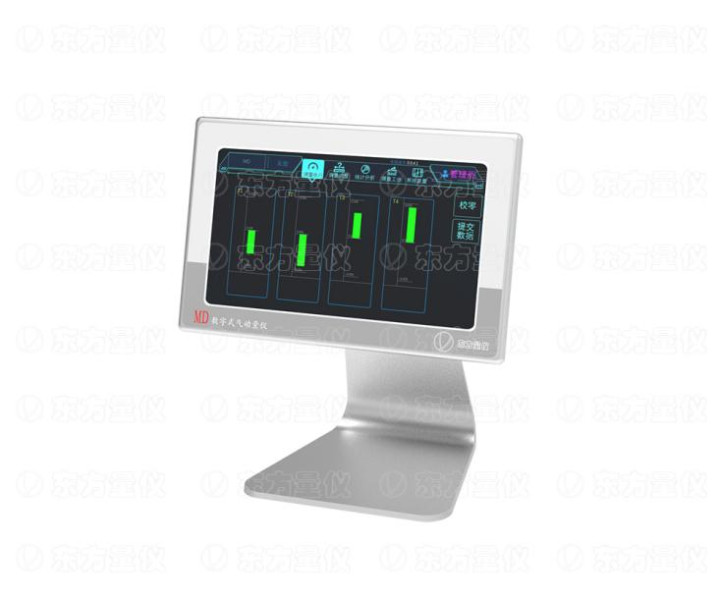

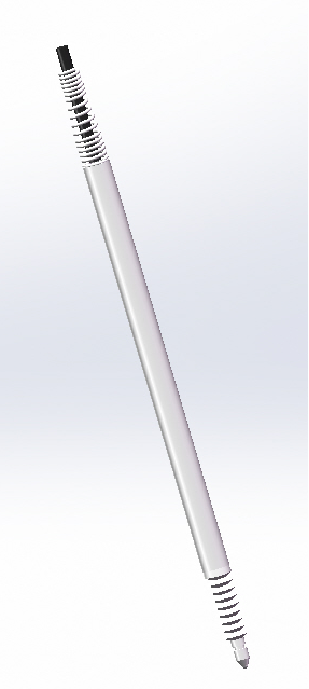

本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器，有效量程：±0.5mm，分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

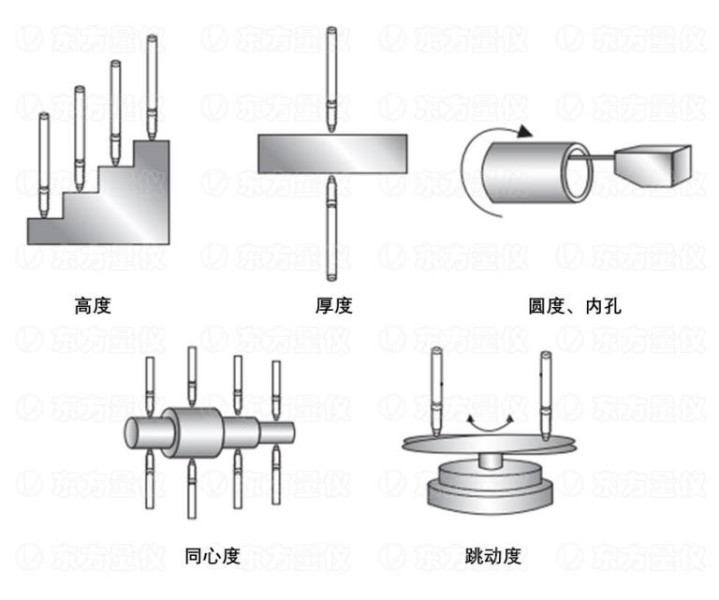

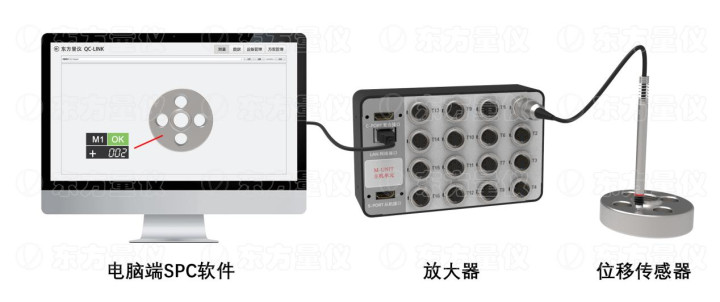

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
